Tiresias (the GPUkiller) 820-2915

Instrucciones de montaje)

Retire el R9704. El segundo cable se conecta a BKL_PWM (la clavija superior de donde estaba R9704).

El primer cable (amarillo en nuestras fotos) se conecta al WS_KBD23 en el punto de prueba 1128.

Paso 1: Montar los Tiresias

The hole in the Tiresias fits snugly over the ROM chip. Solder all 8 connections from the Tiresias to the side of the ROM chip. Do not let too much solder flow down between the motherboard and the bottom of the Tiresias as that could cause a short circuit. In case you are not sure check for shorts between the adjacent pins on the ROM, there should not be any!

Use a soldering iron for the soldering, do not use hot air. If you are not proficient in soldering then do not attempt to install a Tiresias, rather get a professional to do it for you.

El GPUkiller de Tiresias montado sobre la ROM en el 820-2915.

El GPUkiller de Tiresias para el 820-2915.

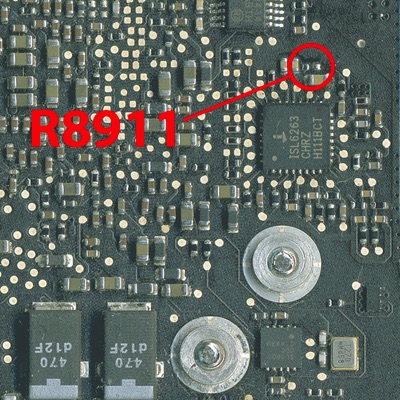

La posición del R8911 que tienes que quitar en el 820-2915.

Paso 2: (¡Importante!) Apagar el GPU (muerto)

¡No te saltes este paso! Hay que quitar una resistencia de la placa madre.

R8911 tiene que ser removida para apagar la GPU externa de AMD.

Esta resistencia debe ser removida porque el sistema operativo trata de hablar con la GPU durante el arranque. Si ve la GPU puede intentar usarla. Y si intenta hablar con la GPU y ésta le da respuestas extrañas (recuerda que está muerta...) entonces el Mac podría fallar al arrancar.

Paso 3: Dejar que los Tiresias hagan el brillo

Cuando corras en High Sierra (o más tarde...) entonces este paso NO es opcional. Sin él no puedes controlar el brillo, y peor aún, el brillo desaparecerá por completo después del sueño del sistema. Cuando ejecutas cualquier sistema operativo antes de High Sierra, entonces el montaje de los dos cables es opcional, pero no hay problema si los implementas.

Si quieres que el Tiresias maneje la luz de fondo del LCD entonces tienes que soldar dos cables del Tiresias a la placa madre.

Cuando instale los cables es importante que también retire el R9704.

Siéntase libre de probar el Mac después de hacer los pasos 1 y 2 y ANTES de hacer el paso 3. El Mac debería hacer "boing", dar una imagen y arrancar.

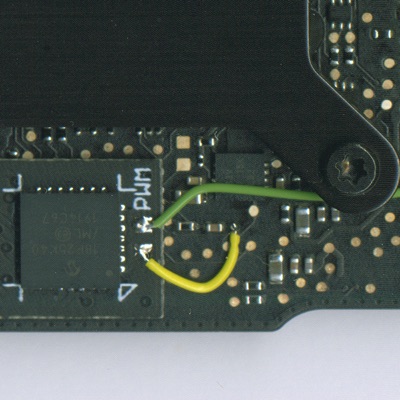

El primer cable (amarillo en nuestras fotos) se conecta a la almohadilla sin marcar del Tiresias. El otro extremo se conecta al WS_KBD23 en el punto de prueba 1128. Este cable es necesario para poder controlar la luz de fondo con las teclas F1/F2 después de colocar el cable verde. Si no necesitas controlar la luz de fondo puedes dejar este cable fuera. (¡Gracias a Paul Daniels por señalar el punto de prueba!)

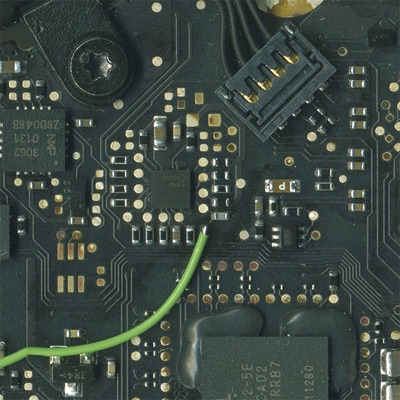

El segundo cable (verde en nuestras fotos) se conecta al pad PWM del Tiresias. El otro extremo se conecta a BKL_PK después de dormir cuando se corre en High Sierra o más tarde.

(placeholder)
(placeholder)

Ubicación alternativa para WS_KBD23 para conectar el cable amarillo.

Es el sexto pin de la derecha.
